序号

指标名称

指标参数

1

最大叠层板尺寸

2200mm×1000mm

2

最大蜂窝尺寸

1350*2800*1000mm

3

拉伸长度精度

±5％

4

拉伸速度

0.1 m/min ~0.5m/min（连续可调）

5

回车速度

0.1 m/min ~1.0m/min（连续可调）

6

拉伸速度精度

±5％

7

拉伸头平行度

＜0.5mm。

8

拉伸方式

双向拉伸

9

拉伸力

≥20t

10

热水温度

≤100℃

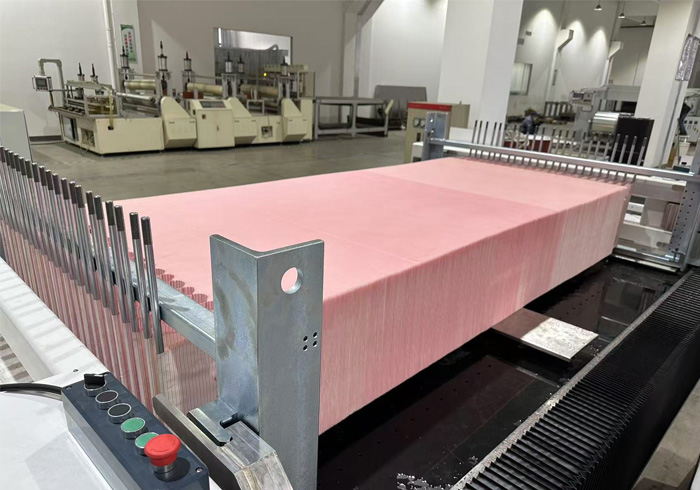

拉伸机主要由：设备主体、传动系统、控制系统、供水系统以及工装组成。

设备主体

主体采用钢结构焊接而成，结构稳定，台面采用10mm厚铝板，承重高，能够保证蜂窝块和操作人员持久使用，表面钻孔，平整度高，密孔设计能够有效排出拉伸过程中喷淋的热水，保障片切基准。

传动系统

传动系统采用大电机分头控制两侧拉伸头移动，通过大直径丝杠带动拉伸头移动，移动速度平缓；大功率电机能够实现拉伸力输出，同时保障拉伸过程的平稳。

喷淋系统

为了方便蜂窝块的拉伸，设备配有水槽可以选择将蜂窝块进行预泡水，或者根据拉伸情况选择在拉伸过程中喷淋热水，热水温度一般不超过60℃，喷淋系统采用增压设计，碰头设计小巧灵活，便于取用。

控制系统

系统采用PLC控制，支持数据传输，最大程度便捷操作；操作面板能够直观设置拉伸速度、回车参数等。
